静脉显像仪光学元件应用解析

静脉显像仪是一种革命性的医疗设备，通过非侵入式光学成像技术，将人体皮下静脉结构实时投射至皮肤表面，辅助医护人员快速完成静脉穿刺。其核心技术依赖于精密的光学系统设计，尤其是光学镜片的高效协同。

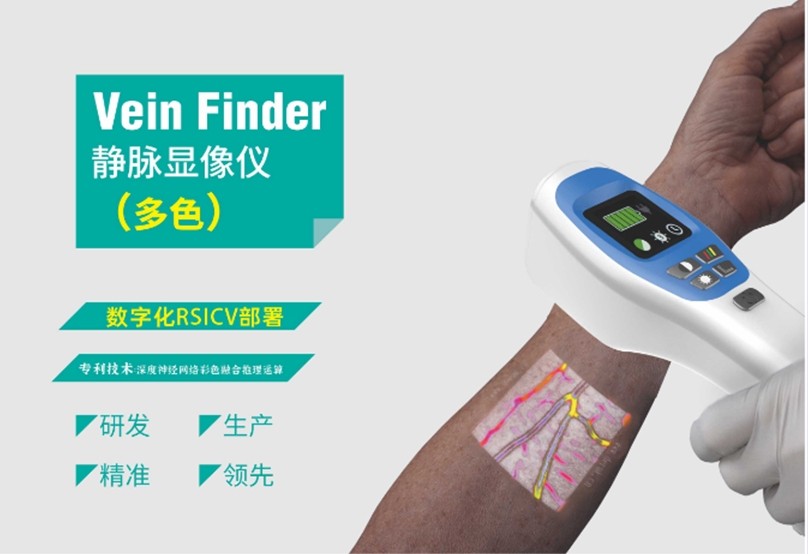

（图源网络，侵删）

一、静脉显像仪的核心功能与光学原理

1. 医疗痛点与产品价值

静脉穿刺是临床常见操作，但面对婴幼儿、肥胖患者、休克患者等群体时，传统“盲穿”方式失败率高且易引发并发症。静脉显像仪能排除DVA(静脉访问困难)风险因索的影响，通过光学成像技术，精准、清晰、实时的显示静脉，帮助医护人员顺利进行静脉穿刺，显著提高首次静脉穿刺成功率、缩短静胶穿刺时间。

静脉显像仪具体表现为：

精准定位：清晰显示皮下静脉的走向与深度；

实时动态成像：随患者移动或血管收缩自动更新图像；

多模式显示：通过伪彩色增强对比度（如红色静脉与绿色背景），适应不同肤色与场景。

2. 光学成像原理

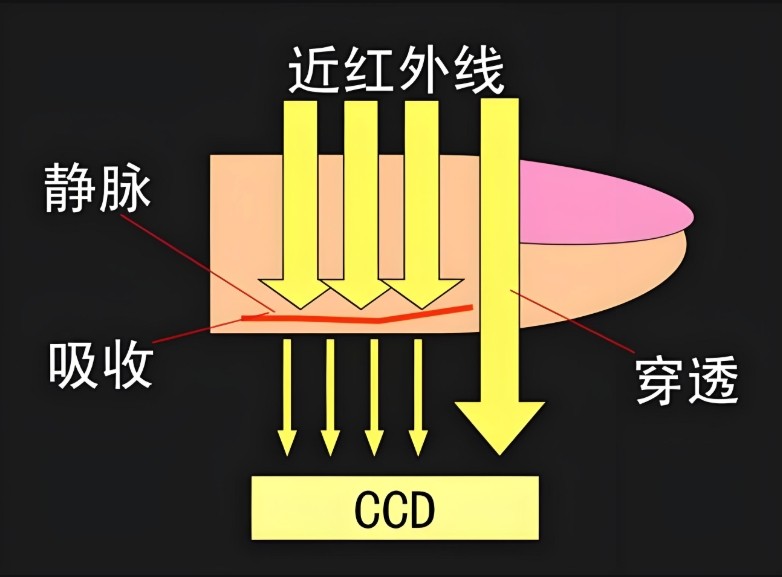

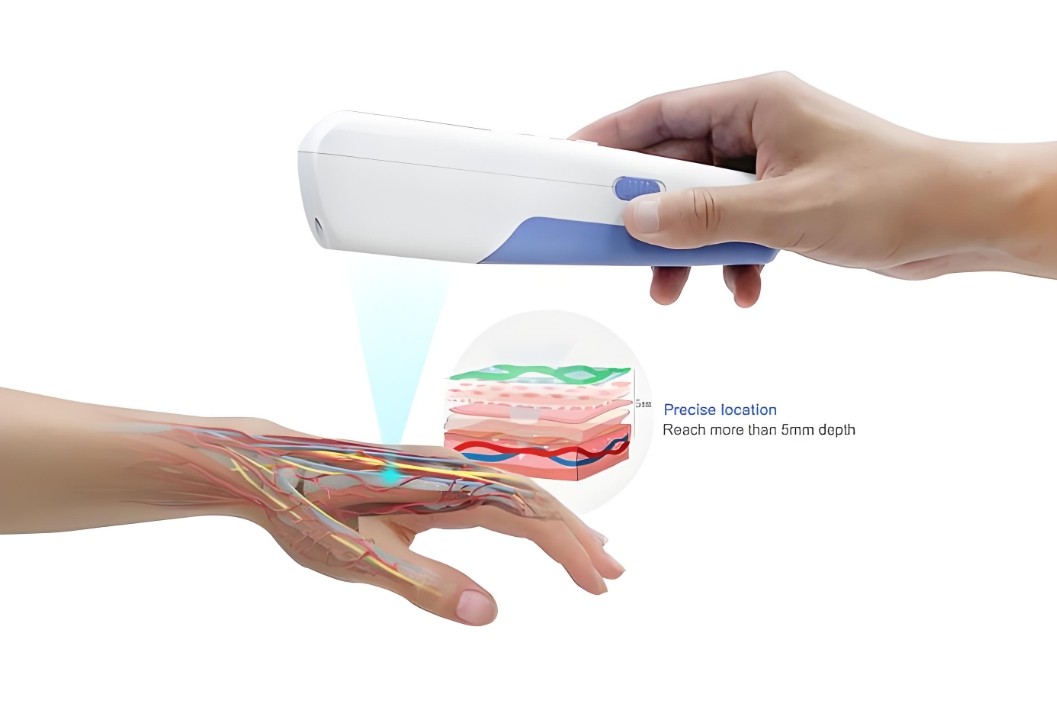

静脉显像仪基于近红外光谱吸收差异实现成像，利用静脉中去氧血红蛋白、周围组织对近红外光的吸收不同，将信息经过光电转换和图像处理，最后将静脉清晰显示在皮肤上。

光源发射：采用850nm近红外LED，该波长可穿透皮肤组织（深度约3-5mm），且被静脉中的去氧血红蛋白强烈吸收（吸收率比周围组织高5-10倍）；

反射光捕获：静脉区域反射光较弱，周围组织反射光较强，形成明暗对比；

光电转换：CMOS/CCD传感器接收反射光信号，经算法处理后生成静脉图像。

（图源网络，侵删）

二、光学镜片的核心作用与设计要点

静脉显像仪的光学系统由光源模块、成像镜头和滤光模块组成，其中光学镜片承担关键角色：

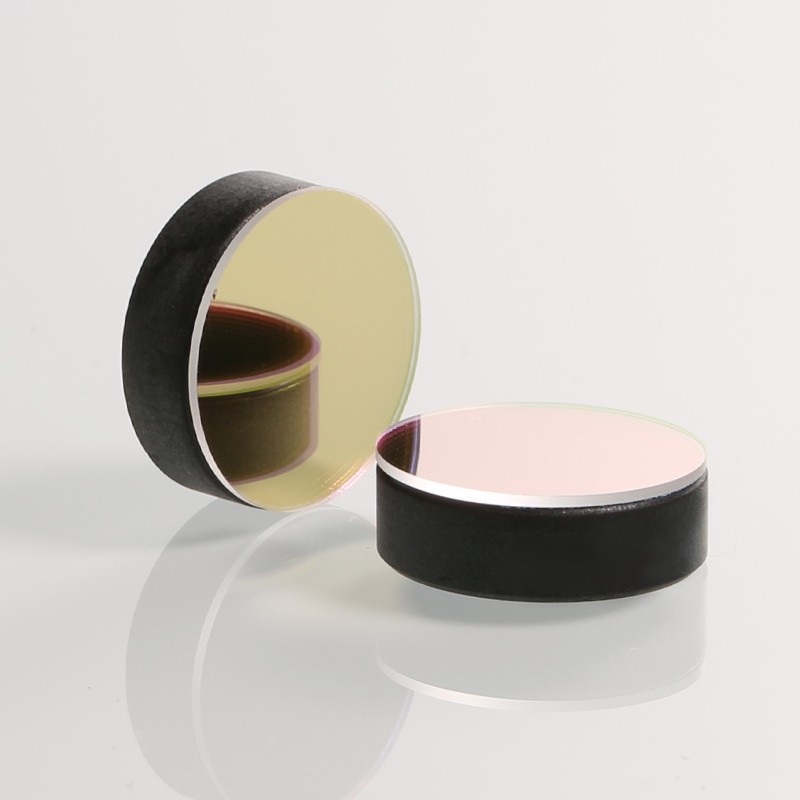

1. 近红外透射镜片（BP850带通焦点注册）

功能：确保850nm光高效通过，同时滤除可见光与环境干扰（如日光中的紫外和可见光波段）。

设计要点：

基材选择：采用氟化钙（CaF₂）或特殊光学玻璃，在近红外波段（780-1000nm）具有高透过率（＞95%）；

镀膜工艺：多层增透膜（如SiO₂/Ta₂O₅）减少表面反射损失，并集成带通滤光功能，仅允许800-900nm光（带宽）通过。

（BP850带通焦点注册）

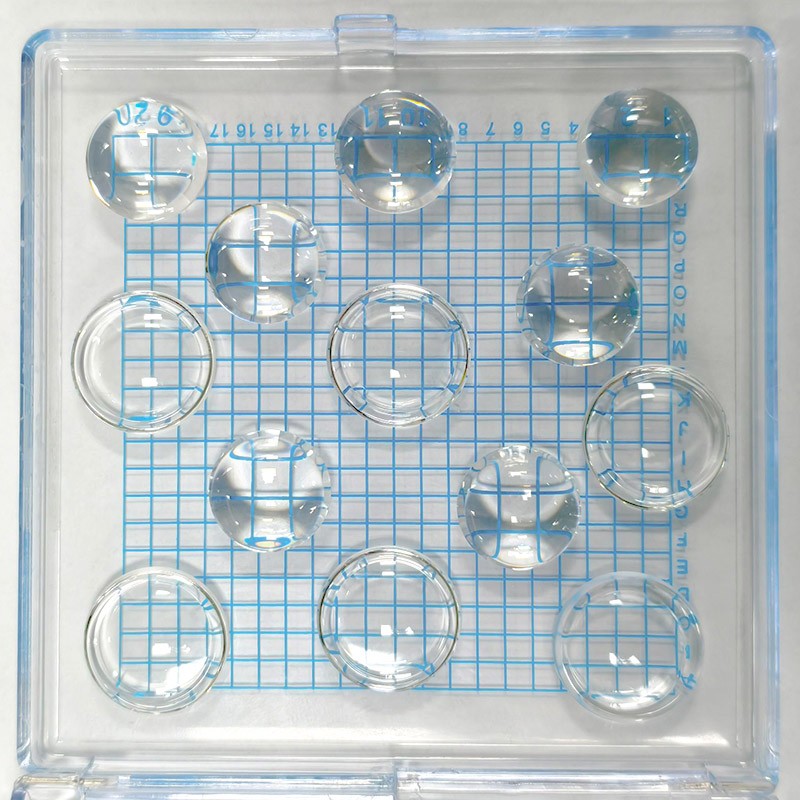

2. 非球面成像镜片组

功能：校正像差，提升成像分辨率与视场均匀性。

设计要点：

广角设计：镜组视场角通常为60°-90°，覆盖患者手臂或手背的典型穿刺区域；

低畸变：采用2-3片非球面镜片，消除球面像差与场曲，确保静脉图像无扭曲；

大光圈：F值≤2.0，提升弱光环境下的信噪比（如深肤色或皮下脂肪较厚的患者）。

（非球面透镜）

3. 防护与耐用性设计

抗污染镀层：镜片表面涂覆疏水疏油涂层，防止血液、酒精等液体残留；

耐磨损处理：通过硬质碳膜（DLC）保护镜片，适应频繁消毒擦拭。

三、光学镜片的关键性能指标

为满足医疗场景需求，静脉显像仪的光学镜片需通过严格测试：

四、光学设计与临床场景的深度适配

静脉显像仪的多样化使用场景（如手持式、落地式）对光学系统提出差异化需求：

1. 手持式设备：

镜片组小型化（直径＜30mm），重量＜50g；

快速对焦设计，支持10-30cm工作距离自由切换。

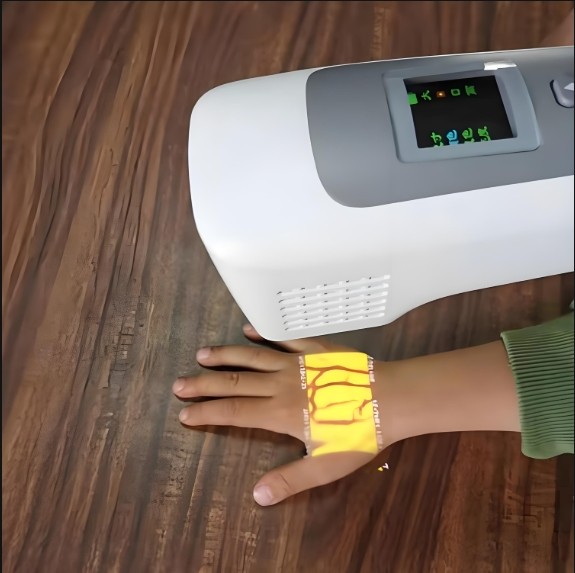

2. 固定式设备：

更高分辨率需求，采用6-8片镜片组，支持数字变焦；

可选配偏振焦点注册，抑制皮肤表面反光（如水肿患者）。

3. 多光谱扩展：

部分高端机型支持双波长（850nm+940nm），通过算法融合增强深部静脉显影；

焦点注册切换机构需精准控制，避免图像抖动。

五、未来发展趋势

1. 智能化光学系统：集成AI算法，自动调节光圈与焦距，适应不同患者体型；结合AR技术，实现静脉图像与穿刺路径的叠加显示。

2. 材料创新：硫系玻璃镜片，进一步提升近红外透过率与抗热冲击性；柔性光学元件，支持可弯曲探头，用于颈部等复杂部位穿刺。

3. 低成本化：树脂非球面镜片注塑工艺普及，降低镜组成本。

静脉显像仪的光学镜片，通过精密的光学设计、镀膜工艺与材料科学创新，将不可见的静脉转化为清晰可视的图像，成为临床医学的“透视眼”。随着光学技术的持续突破，未来静脉显像仪将更轻便、智能，为医疗急救与精准诊疗提供坚实支撑。
