什么是光学窗口片？对现代光学仪器都产生了哪些影响？
光学窗口片（Optical Window）是一种用于保护光学系统内部元件、同时允许特定波段光线高效通过的光学元件，其核心功能是充当光学仪器的“透明屏障”，在隔绝外界环境干扰（如灰尘、水汽、机械冲击）的同时，最大限度减少对光信号的衰减或畸变。

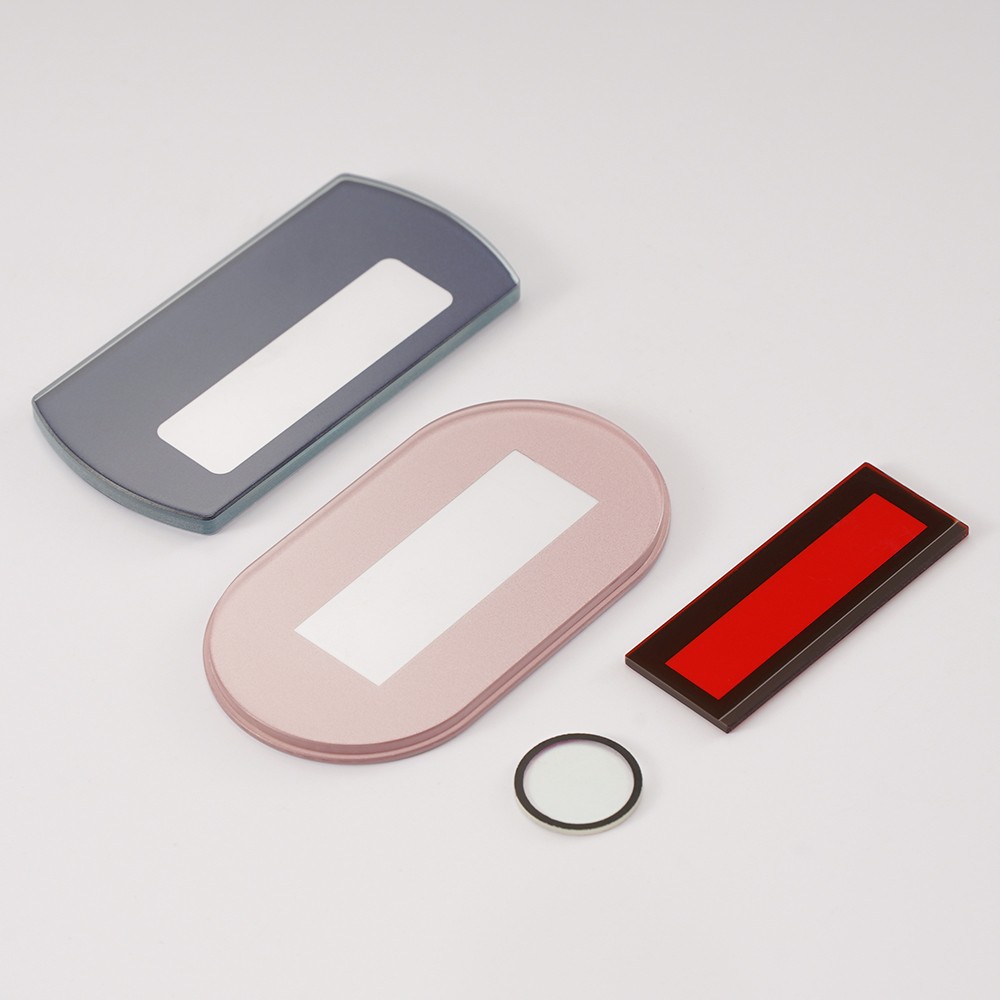

（防水窗口片）
关键特性
特性 | 说明 |
高透光率 | 在目标波段（如可见光、红外、紫外）透过率可达90%-99.9% |
低反射率 | 表面镀抗反射（AR）膜，单面反射率可降至0.1%以下 |
环境耐受性 | 耐高温（最高1200℃）、抗腐蚀（酸碱环境）、抗辐射（太空应用） |
机械强度 | 硬度可达莫氏7级（如蓝宝石窗口片），承受百兆帕级压力 |
一、光学窗口片对现代光学仪器的革命性影响
1. 突破环境限制，拓展应用场景
极端环境防护：航天器光学窗口可承受太空辐射+200℃~-150℃温差，保障星载相机、激光雷达正常工作。
密闭系统集成：激光切割机的ZnSe窗口片隔绝金属蒸汽污染，延长CO₂激光器寿命。
（雷达窗口片）
2. 提升光学系统性能
信号保真：红外硫系玻璃窗口在8-12μm波段透过率>90%，确保热成像仪精准捕捉温差。
能量效率：高损伤阈值（如Nd:YAG激光用熔融石英窗口，阈值达10 J/cm²）减少激光能量损耗。
3. 推动微型化与低成本化
替代复杂结构：无人机LiDAR用单片蓝宝石窗口取代传统多透镜防护罩，重量减轻70%。
标准化生产：直径<10mm的医用光纤耦合窗口片实现批量冲压成型，单价降至5美元以下。
（三角形丝印玻璃窗口）
二、光学窗口片的典型应用领域与实例
1. 激光加工领域
应用场景 | 窗口片类型 | 技术指标 | 案例 |
CO₂激光切割/焊接 | 硒化锌（ZnSe） | 10.6μm透过率>99%，损伤阈值5 MW/cm² | 通快（TRUMPF）激光切割机防护窗口 |
紫外激光微加工 | 熔融石英（UV Grade） | 193nm透过率>90%，表面粗糙度<1nm | 半导体晶圆紫外激光刻蚀设备 |
光纤激光打标 | 石英玻璃+AR镀膜 | 1064nm反射率<0.25%，厚度0.5-2mm | 奔腾激光（Bystronic）手持打标机 |
2. 激光医疗领域
应用场景 | 窗口片类型 | 技术指标 | 案例 |
眼科飞秒激光手术 | 氟化钙（CaF₂） | 780-1064nm双波段AR镀膜，生物相容性认证 | 蔡司VisuMax飞秒激光角膜切削系统 |
皮肤激光治疗 | 蓝宝石（Sapphire） | 导热系数46 W/(m·K)，接触冷却温度-10℃ | 赛诺秀（Cynosure）CoolGlide冰点脱毛仪 |
内窥镜激光探头 | 医用级石英玻璃 | 直径3mm，耐高压蒸汽灭菌（135℃/30min） | 奥林巴斯（Olympus）激光碎石内窥镜 |
3. 航空航天领域
应用场景 | 窗口片类型 | 技术指标 | 案例 |
卫星多光谱成像 | 氟化镁（MgF₂）镀膜石英 | 0.2-5μm宽谱透过，抗质子辐射>1×10¹²/cm² | 美国Landsat-9卫星多光谱相机 |
高超音速飞行器导引头 | 尖晶石（Spinel） | 耐热冲击>500℃/s，硬度8.5莫氏 | 俄罗斯“锆石”高超音速导弹红外窗口 |
空间站观测舷窗 | 多层复合蓝宝石 | 抗微陨石撞击（1mm颗粒@10km/s） | 国际空间站“穹顶”观测舱窗口 |
4. 激光扫描与传感
应用场景 | 窗口片类型 | 技术指标 | 案例 |
自动驾驶LiDAR | 近红外增强石英 | 905/1550nm双波段AR镀膜，透过率>99.5% | 速腾聚创（RoboSense）M1激光雷达 |
工业3D扫描仪 | 硼硅酸盐玻璃 | 热膨胀系数3.3×10⁻⁶/℃，防结雾涂层 | 法如（FARO）Focus Premium扫描仪 |
激光测距仪 | K9光学玻璃 | 表面面型精度λ/4@632.8nm | 莱卡（Leica）DISTO X4手持测距仪 |
（丝印玻璃窗口片）
三、光学窗口片的关键验收标准与测试方法
1. 通用验收标准
参数 | 测试标准 | 典型仪器 | 示例（激光医疗窗口片） |
光谱透过率 | ISO 9211-4 | 分光光度计 | 1064nm透过率≥99%，偏差<0.3% |
表面光洁度 | MIL-O-13830A | 白光干涉仪 | 划痕/麻点等级60-40（美军标） |
面型精度 | ISO 10110-5 | 激光干涉仪 | 面型误差≤λ/8@632.8nm |
环境耐久性 | MIL-STD-810G | 高低温循环箱+盐雾试验箱 | -50℃~+85℃循环100次无开裂 |
2. 领域专用标准举例
(1) 激光加工窗口片（以CO₂激光用ZnSe窗口为例）
损伤阈值：按ISO 21254测试，10.6μm波长下连续激光阈值>5 MW/cm²
热透镜效应：通光孔径内温差引起的光焦度变化<0.1 m⁻¹
镀膜附着力：通过胶带剥离试验（ASTM D3359），镀膜无脱落
(2) 航天光学窗口（以卫星用蓝宝石窗口为例）
抗辐射性能：质子辐射剂量1×10¹⁴ p/cm²后，可见光透过率下降<2%
真空释气：TML（总质量损失）<0.1%，CVCM<0.01%（ASTM E595）
微陨石防护：可承受直径1mm铝弹丸@6km/s撞击（ESA ECSS标准）
(3) 医用激光窗口片（以内窥镜石英窗口为例）
生物相容性：通过ISO 10993-5细胞毒性测试
灭菌耐受性：高压蒸汽灭菌（134℃/18min）100次后透过率变化<0.5%
表面疏水性：水接触角>110°（防止体液附着）
（异形窗口片）
四、未来趋势：智能窗口片的崛起
自适应光学窗口：通过压电陶瓷实时校正热变形（如德国Jenoptik的Active Window）
自清洁纳米涂层：模仿荷叶效应的超疏水镀膜（NASA用于火星探测器镜头）
波长选择性窗口：基于超材料的太赫兹波段可调滤波窗口（MIT实验室原型）
从保护CO₂激光器的硒化锌窗口，到守护卫星“眼睛”的太空级蓝宝石舷窗，光学窗口片以“隐形卫士”的角色，成为现代光学技术不可或缺的基石。随着新材料（如透明陶瓷、金刚石薄膜）与智能技术的融合，未来的光学窗口将不仅是一块“透明玻璃”，更会进化为集感知、调控、防护于一体的光学系统核心模块。
